Path Selection

Path Selection is een kernfunctionaliteit van het Wanscale Platform: u stuurt verkeer gericht over WAN Interface Groups met Path Selection Policies, op basis van verkeertype, linkkwaliteit of kosten.

Note

Scope: Path Selection policies gelden voor alle Service Edges (SE) in een VNET waarvan poorten in DEZELFDE interface groups zitten.

1. Define WAN Interface Groups

WAN Interface Groups groeperen fysieke links (Fiber, 5G, Starlink, enz.) en health-drempels.

Create an Interface Group

  1. Ga naar Services en open uw VNET.
  2. Klap SD-WAN uit en kies WAN Interface Groups.
  3. Klik Add WAN interface group.
  4. Vul in:
  5. Interface Group Name: Korte naam (bijv. Fiber, Primary, 5G).
    • Polling Profile: Bewakingssnelheid passend bij het WAN-type.
    • Existing Interfaces: Optioneel bestaande WAN-interfaces toevoegen.
  6. Stel Conditions and Thresholds in voor link-health (Fiber kan strenger dan mobiel).
  7. Klik Save.

Warning

Cost Warning: Een Fast polling-profiel op mobiele interfaces verhoogt het monitoring-verbruik en dus kosten.

Note

Standard Threshold Example:

* Up: Packet loss < 5% gedurende ≥ 5 seconden.
* Degraded: Packet loss > 20% gedurende 60 s óf latency > 150 ms gedurende 10 s.
* Down: Packet loss > 70% gedurende 3 s óf latency > 250 ms gedurende 30 s.

2. Configure Path Selection Policies

Policies bestaan uit regels, van boven naar beneden: eerste match wint.

Add a Path Selection Rule

  1. Ga naar Services en open uw VNET.
  2. Klap Policies uit en kies Path Selection.
  3. Klik Add path (linksboven) of Add binnen een policygroep.
  4. Stel in de rechterzijbalk in:
  5. Name: Unieke regelnaam.
    • Group Name (optional): Policy-groep; leeg = Default.
    • Enable Toggle (optional): Enable om de regel te activeren.
    • Policy Traffic (optional): Source en/of Destination; leeg = ANY via Address book, Traffic identifier of Configuration. Meerdere entries mogelijk.
    • Zie Working with objects.
    • Match Criteria (optional): Voorwaarden (bijv. linkstatus); meerdere entries mogelijk.
    • WAN Interface Group, Condition, Status.
    • Function: Actie, bijv. Choose Path met gekozen Path.

3. Configuration Examples

Example 1: Simple Failover

Verkeer gebruikt standaard Fiber en schakelt naar Starlink als Fiber niet Up is.

Rule 1 (Backup):

  • Name: Use Starlink when Fiber is Not Up
  • Match Criteria: Fiber Internet -> Not Up
  • Action: Choose Path -> Satellite Internet

Rule 2 (Default):

  • Name: Use Fiber by Default
  • Match Criteria: (Leave Empty)
  • Action: Choose Path -> Fiber Internet

Warning

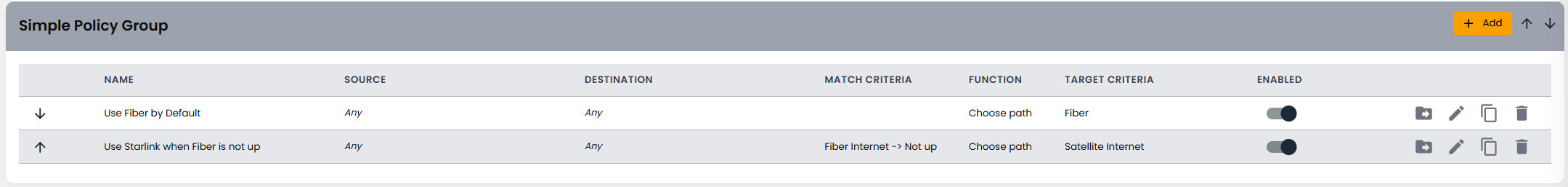

Order Matters: Zet met het Arrows-icoon de Backup-regel boven de Default-regel. Staat Default bovenaan, dan wordt de backup nooit bereikt.

![](../assets/images/deep-dive/path-selection/simple-example-03.png)

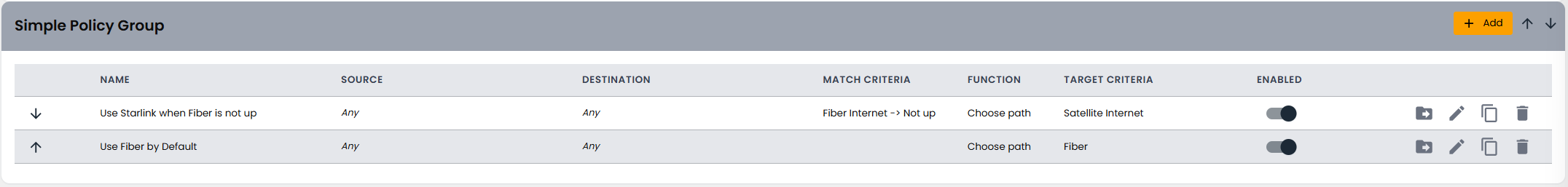

Sleep of gebruik de pijlen vóór de regel om te herschikken.

![](../assets/images/deep-dive/path-selection/simple-example-04.png)

Warning

Heeft u meerdere Policies met meerdere regels, controleer ook daar de volgorde. Alle regels in alle policies worden van boven naar beneden beoordeeld.

Example 2: Application-Specific Routing (Printer Traffic)

Printerverkeer gaat over een tweede link om Fiber-bandbreedte te sparen.

A. Identify Traffic (Traffic Identification)

  1. Klik Admin → Traffic Identification.
  2. Klik Add traffic identification.
  3. Geef Name en Description.
  4. Bij IP Subnet, Add: printer-netwerkprefix.
  5. Klik Save. (Herhaal voor DC-bestemming indien nodig.)

B. Create the Path Selection Rule

  1. Ga terug naar Path Selection voor uw VNET.
  2. Voeg een regel toe:
  3. Name: Use Starlink for Printer Traffic
    • Source: Traffic Identifier (TI) van uw server.
    • Destination: TI van uw printer.
    • Action: Choose Path -> Satellite Internet.
  4. Plaats deze regel bovenaan zodat hij vóór algemene regels wordt geëvalueerd.

Finalizing Your Setup

  1. Klik linksboven Save.

Note

Applying Changes: Path Selection wordt pas actief na deployment. Zie Workflows and Applying Changes.
