Private SD-WAN

Het Wanscale Platform koppelt bestaande Private SD-WAN-omgevingen, zoals een E-Line of E-LAN van een andere provider. Zo blijft uw bestaande infrastructuur verbonden met uw moderne cloud-/SD-WAN-omgeving.

Verbindingsarchitecturen

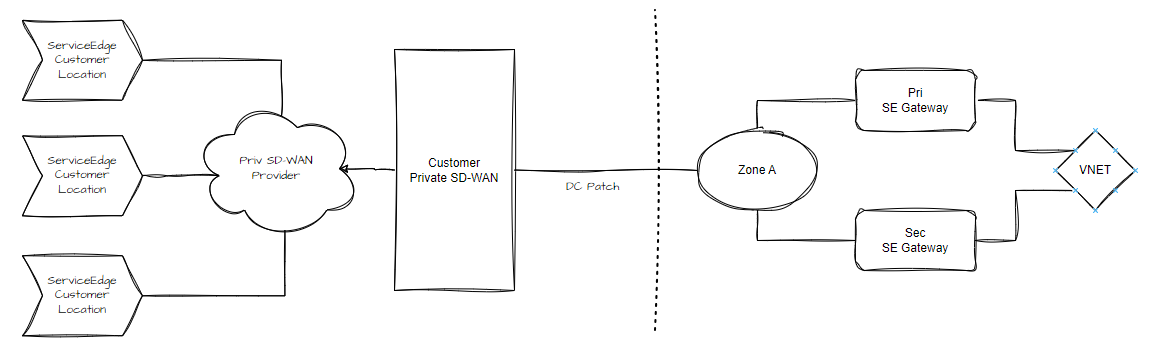

1. Enkele poort

Eén node van uw Private SD-WAN wordt gekoppeld aan het Wanscale Platform.

• Vereisten: Eén DC Port nodig.
• Omschrijving: Meerdere Service Edges kunnen via deze ene DC Port op het platform (met of zonder VLAN-tag).

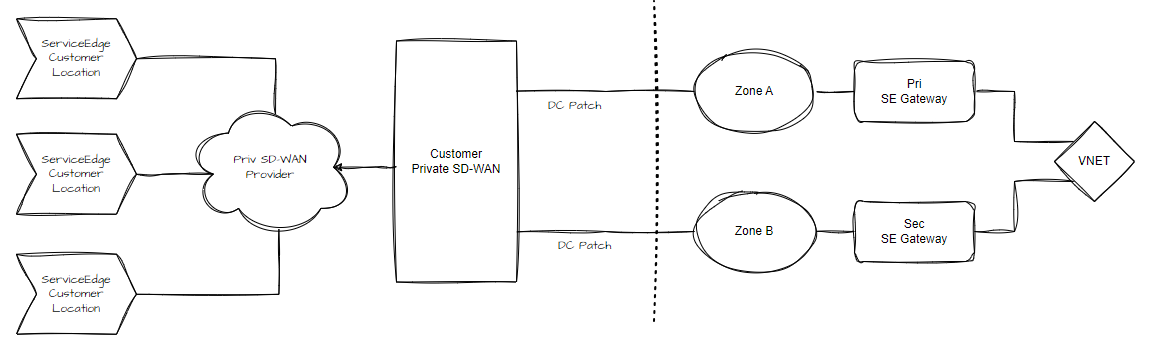

2. Redundante poort

Twee nodes van uw Private SD-WAN voor hoge beschikbaarheid.

• Vereisten: Twee DC Ports.
• Omschrijving: Twee onafhankelijke ingangen (met of zonder VLAN-tags) die meerdere Service Edges redundant kunnen gebruiken.

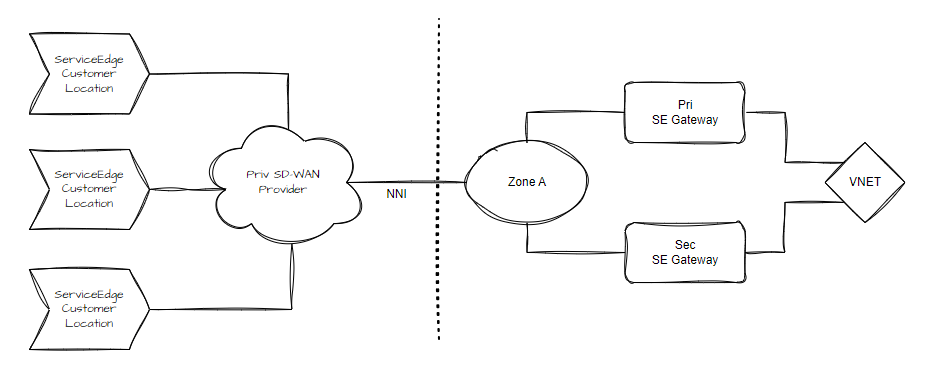

3. Transparant (NNI)

Maakt gebruik van bestaande Network-to-Network Interfaces (NNI) die Wanscale met grote providers onderhoudt.

• Mechanisme: U bestelt bij uw provider een Ethernet Virtual Circuit (EVC) naar de Wanscale NNI.
• ServiceKeys: De NNI-VLAN wordt gekoppeld aan een ServiceKey waarmee u de verbinding aan het platform koppelt.
• Voorbeeld: Drie ServiceKeys betekenen tot drie afzonderlijke Service Edges via het providernetwerk.

Aanmaken van een Private SD-WAN

Bestel een nieuwe Private SD-WAN via het Wanscale Portal:

1. Ga naar de pagina Home van het Wanscale Platform.
2. Klik op Dienst Toevoegen.
3. Kies Private SD-WAN in de servicelijst.
4. Klik op Ga naar het service formulier.
5. Vul het formulier in:
   • Label: Herkenbare naam voor de Private SD-WAN.
   • Tags (Optional): Metadata voor interne organisatie.
   • Virtual Network: Kies de VNET waarmee deze Private SD-WAN verbindt.
   • Setup:
     • Single – één DC Port (optioneel VLAN).
     • Redundant – twee DC Ports (optioneel VLAN).
     • Transparent – geen DC Port-configuratie nodig.
   • Type: Automatisch Layer 2.
   • MTU: MTU die uw Private SD-WAN-provider gebruikt.
   • IP Configuration: Standaard wordt het VNET-prefix gebruikt. Vink uit voor een eigen IPv4-prefix voor Private SD-WAN-links.
6. Klik Opslaan.

Verbinden van een Service Edge aan een Private SD-WAN

Als de Private SD-WAN aan de VNET hangt, configureert u de betreffende Service Edges zodat ze het nieuwe WAN-domein herkennen.

1. Ga naar Home en open de gewenste Service Edge.
2. Klap Interfaces uit en kies WAN.
3. Klik bij de gewenste poort op Ellipses (...) in Actions en kies Edit WAN interface.
4. Vul in de rechterzijbalk in:
   • Domain:
     • Publiek: standaard internet.
     • Privé: Private SD-WAN via Single of Redundant poorten.
     • Servicesleutel: verbinding met ServiceKey.
   • Servicesleutel: Vul de ServiceKey in.
   • Naam: Herkenbare interfacenaam.
   • Bandbreedte: Snelheid in Mbps (traffic shaping).
   • WAN Interface Groep: Kies de juiste WAN Interface Group.
   • MTU grootte: MTU grootte in bytes.
   • Upstream carrier type: Provider voor verbeterde polling.
   • Referentie van Upstream carrier: Bijvoorbeeld IMSI-nummer of Starlink-serienummer
5. Klik Save.
